平面钻的结构特点

更新时间:18/09/03 10:08:09     来源:www.xtskpmz.com关闭分    享:
    平面钻在不同的地方可能有着不同的叫法,但是每种叫法说的都是一种东西,我们今天就来看一下关于平面钻的结构特点,也就是每个部件的特点。
    平面钻的结构特点:
    平面钻主要有床身及纵向滑台、龙门及横向滑台、垂直滑枕式钻削动力头、工作台、排屑器、液压系统、冷却系统、集中润滑系统、电气系统、气动系统等组成。
    1、平面钻床所配置的滚珠丝杠、直线滚动导轨、液压泵、阀、主轴及进给伺服电机及其驱动器、数控系统等均为世界知名品牌产品,机器的精度、可靠性高,故障少、开机率高。
    2、平面钻床配备液压系统,完成垂直滑枕的液压平衡和主轴液压松刀。
    3、本数控钻床配备光电寻边器,可以方便地找正工件的位置。
    4、平面钻直线滚柱导轨副、滚珠丝杠副等高精度的运动副均配备有自动润滑系统。
    5、本数控钻床配有平板链式自动排屑器(布置在工作台两侧)和集屑车,冷却系统配带纸过滤机,分别有高压内冷泵和低压泵外冷,可供刀具内冷却或外冷却使用。冷却液可循环使用。
    6、平面钻可采用电子手轮操纵,当钻一个孔设定进给位置后,钻其余的同种孔可实现快进、工进、快退的程序。因而加工过程中节省了大量的时间,生产效率大大提高,并且还具有自动断屑、退屑、暂停、断钻头保护、手动孔为跳跃功能。
    7、平面钻气动系统主要是对主轴吹气,对主轴锥孔进行清洁。气体从主轴前端吹入,防止灰尘进入主轴组内部。
    8、电气系统:本机床数控系统采用西班牙系统,并配有液晶显示屏,钻孔坐标可实现直接转换,并配备钻孔前孔位预演和复检功能,操作十分方便。

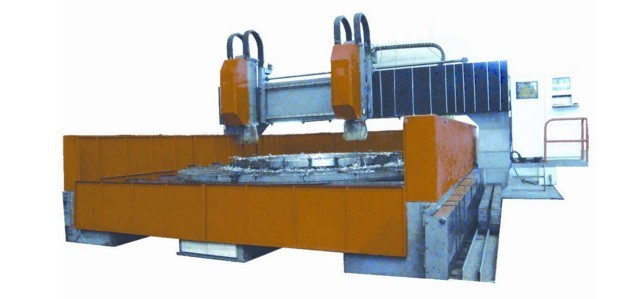

平面钻
    9、选用品质优异的进口主轴组,具有大扭矩输出能力,主轴采用同步带轮形式,主轴转速转速范围广。
    10、工作台采用树脂砂造型的高强度铸铁以及合理的布筋结构,刚性好,稳定性强。其上平面布置有若干横向T形槽,用以装夹夹具及工件。
    11、主轴箱采用树脂砂造型的高强度铸铁以及合理的布筋结构,刚性好,稳定性强。移动采用两条直线滚柱导轨导向,驱动采用伺服电机带动同步带和滚珠丝杠副传动。
    12、龙门横梁上装有个可移动的滑台,滑台采用两条滚动导轨副导向,驱动分别采用伺服电机和大螺距滚珠丝杠副传动。
    13、床身两侧面各装有两条高承载力直线滚动导轨副,龙门的纵向移动通过AC伺服电机双侧同步驱动。
    以上的这些就是关于平面钻的结构特点,如果你还有哪些不能明白的欢迎电话咨询我们的工作人员。
